Porte coulissante Série “3000”
une solution technique pour un choix rationnel

Porte coulissanteLes portes coulissantes de la série 3000 s'intègrent dans la lignée des portes collectives intensives. De par leur conception, panneau mobile à effacement latéral droit, ces portes viennent apporter une solution dans le cas de volumes de débattements réduits. Les motorisations intensives, le freinage électrique et le verrouillage intégré donnent une fiabilité totale ainsi qu'un fonctionnement souple et silencieux.

Norme NF EN 13241Garantie constructeur
Analyse de risques
Calculs de structures
Certification vent C4 ou C5

Environnement

L'association de techniques de fabrication spécifiques et du respect de l'environnement architectural permettent à ces portes de s'intégrer aux styles de constructions les plus divers.

Caractéristiques

Portes automatiques coulissantes complètes répondant par leur conception et leur fabrication à l'application des normes et des textes en vigueur pour une utilisation intensive collective : habitations, bureaux, hôtels, parkings, administrations, collectivités, écoles, bâtiments publics, etc.

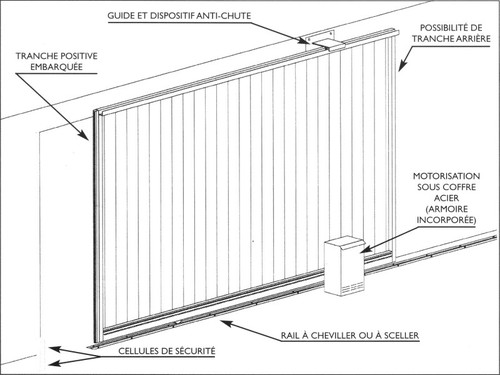

Schéma porte coulissanteConformité

L'alliance de composants machines testés en laboratoire et matériaux sélectionnés ainsi que l'emploi de motorisations avec ou sans blocage permettent à cette porte de s'adapter aux prescriptions des directives et normes européennes, ainsi qu'à certaines spécifications pompiers, pour une utilisation en ensembles collectifs d'habitation et lieux de travail.

Utilisation / Confort

Le faible encombrement en hauteur, leur cinétique et l'utilisation possible de deux motorisations différentes permettent l'installation de ces portes dans des sites aux spécifications techniques particulières.

Caractéristiques techniques

Panneau mobile :

  • Encadrement rigide, remplissage standard en lames acier galvanisé
  • Habillages spéciaux sur demande (barreaudage, grillage, calepinage, moulures, cassettes, bois, alu...)
  • Options: ventilation incorporée, parties vitrées, etc.

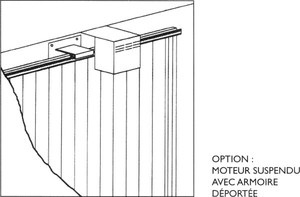

Schéma moteur suspendu avec armoire déportéeGuidage :

  • Roulettes basses sur roulement à billes
  • Rail au sol à cheviller (ou à sceller)
  • Galets nylon en partie supérieure
  • Dispositif anti-chute

Transmission :

  • Crémaillère acier (ou plastique armé)

Sécurité :

  • Détecteur de présence par double barrages de cellules
  • Détection de contact par profil palpeur embarqué à l'avant systématiquement et à l'arrière, en option, si la mise en place du portail entraîne, par son débattement en ouverture, une zone de coincement

Porte coulissanteSignalisation :

  • 2 feux clignotants avec préavis
  • 2 hublots d'éclairage
  • Marquage au sol (à la charge de l'installateur)

Limitation de l'effort de poussée :

  • Limiteur de couple intrinsèque à la motorisation

Limitatjon du temps de fonctionnement :

  • Gestion par circuit électronique basse tension

Porte coulissanteGamme / motorisation

PAC 3800 R
- Motorisation réversible
- Déverrouillage par coupure de courant de l'intérieur (sur option de l'extérieur)
- Aucun système de verrouillage mécanique supplémentaire nécessaire
- Réversibilité totale si le fin de course n'est pas atteint
- Déblocage s'adaptant aux spécifications pompiers (sectionneur et canon pompier en option)
PAC 3800 B
- Motorisation irréversible
- Sécurité de blocage même en cas de coupure de courant
- Aucune gestion électronique du système de verrouillage
- Déblocage uniquement par clé (possible de l'extérieur en option)

Porte coulissanteCommandes

Toutes possibilités de commandes d'ouverture : télécommandes radio, clés, cartes magnétiques, claviers digitaux, contrôle d'accès avec programmateur, VIGIK, etc.

Note technique

  • Mise en oeuvre de la porte sur un plan parfaitement horizontal
  • Marquage au sol de l'aire de débattement
  • Equipement en dispositif de commande autorisé selon les textes et lois en vigueur pour l'utilisation et la destination désirées du produit
  • Respect des règles et normes relatives à l'installation de ces produits pour l'usage de leur destination finale en fonction du site et de son environnement
