Portail coulissant Série “3000”
des solutions complètes, robustes et fiables

Portail coulissantPortails complets automatiques ou motorisés spécialement conçus pour répondre à l'application des normes de sécurité dans les ensembles collectifs. Le panache de structures grillagées ou non, de motorisations réversibles ou autobloquantes et de guidages différents correspondant au cahier des charges remis au laboratoire notifié permettent de s'adapter à tous les sites.

Sécurité / Motorisation

Les modèles PAC 3100 PRR et 3200 TRT permettent la réinversion manuelle sans déblocage préalable du moteur et peuvent répondre à certaines spécifications pompiers. Les modèles PAC 3100 PBP et 3200 TBT assurent la garantie d'un portail verrouillé même en cas de coupure de courant.

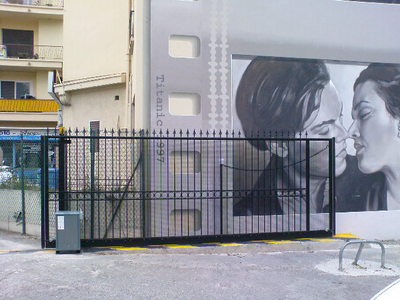

Portail coulissant avec affiche de filmStructure / Guidage

La série 3000, c'est aussi un choix d'habillages, de protections supplémentaires en fonction du site (sécurité arrière testée par laboratoire, protections grillagées du débattement), de type de guidage et de réception (avec ou sans poteau acier), de hauteur de coffre (selon la présence ou non de contrôle d'accès, de phonie ou de pluritechnologie).

Esthétique

Leurs lignes sobres pouvant être agrémentées et la possibilité d'adjoindre des parties fixes et portillons piétons de même constitution leur permettent de s'intégrer aux environnements les plus divers.




Schéma portail coulissantTechnologie

  • Partie mobile monobloc, encadrement en acier
  • Roulettes surdimensionnées montées sur roulements à billes
  • Guidage haut par système à 4 galets
  • Système anti-chute et butée arrière
  • Détection de contact par profil palpeur embarqué systématiquement à l'avant et, en option, à l'arrière si la mise en place du portail entraîne, par son débattement en ouverture, une zone de coincement.
  • Détection de présence par double barrage de cellules encastrées dans les poteaux métalliques avec protection des façades.
  • Transmission par crémaillère
  • Feu clignotant avec préavis
  • Éclairage de zone type projecteur ou hublot
  • Centrale de gestion et bloc-moteur sous coffret métallique
  • En option selon les sites :
    • Portillons piétons et parties fixes
    • Protections grillagées des zones dangereuses ou arrière

Télécommande

  • Toutes possibilités: télécommande radio, contacteur clés, lecteur cartes. clavier digital codé, système VIGIK, etc.
  • Coffret métallique de grande capacité en série (250x400x600) avec possibilité, en option, d'avoir le coffret métallique spécial contrôle d'accès, et platine de rue à appel téléphonique (250x400x1000) ou motorisation dans coffre colonne, toute hauteur portail, faisant office de poteau de guidage.

Gamme

ESTHETIQUE : La série 3100 offre des produits dits à structures avec protections mécaniques : Panneaux doublés de grillage, en tôles perforées ou tôles pleines (selon le site et la destination certains modèles peuvent se prévaloir d'un essai de résistance de la charge due au vent effectué au laboratoire du CSTB).
La série 3200 est constituée de portails pouvant présenter des zones de vide supérieures à un carré de 20mm de côté et utilise des sécurités dites de contact.

MOTORISATION :
Modèles PRR et TRT :

  • Motorisation réversible
  • Déverrouillage par coupure de courant de l'intérieur (sur option de l'extérieur).
  • Aucun système de verrouillage mécanique supplémentaire nécessaire
  • Réversibilité totale si le fin de course n'est pas atteint.
  • Déblocage s'adaptant aux spécifications pompiers (sectionneur et canon pompier en option)

Modèles PBP etTBT :

  • Motorisation irréversible
  • Sécurité de blocage même en cas de manque de courant.
  • Aucune gestion électronique du système de verrouillage
  • Déblocage uniquement par clé (possible de l'extérieur en option).
